Šta je novo u EPLAN platformi 2024: Veća lakoća korišćenja
EPLAN nastavlja da se fokusira na optimizaciju kvaliteta korisničkog iskustva u najnovijoj verziji softvera. Nakon poboljšanja performansi za projektovanje u 2D i 3D u prethodne dve verzije, EPLAN Platform 2024 obećava još jedno povećanje u jednostavnosti korišćenja. Biće i nove funkcije koje dodatno proširuju Vaše mogućnosti korišćenja softvera. Evo pregleda najboljih karakteristika.
Blok svojstva:
Funkcija proračuna direktno u Vašoj šemi
Šta su blok svojstva?
Blok svojstva nisu ništa novo u EPLAN-u. Oni Vam omogućavaju da pristupite informacijama koje se odnose na povezane objekte na EPLAN platformi, čime Vam omogućavaju da pristupite višestrukim svojstvima iz različitih objekata i povežete ih po potrebi.
Novo u EPLAN platformi 2024: mogućnosti proračuna

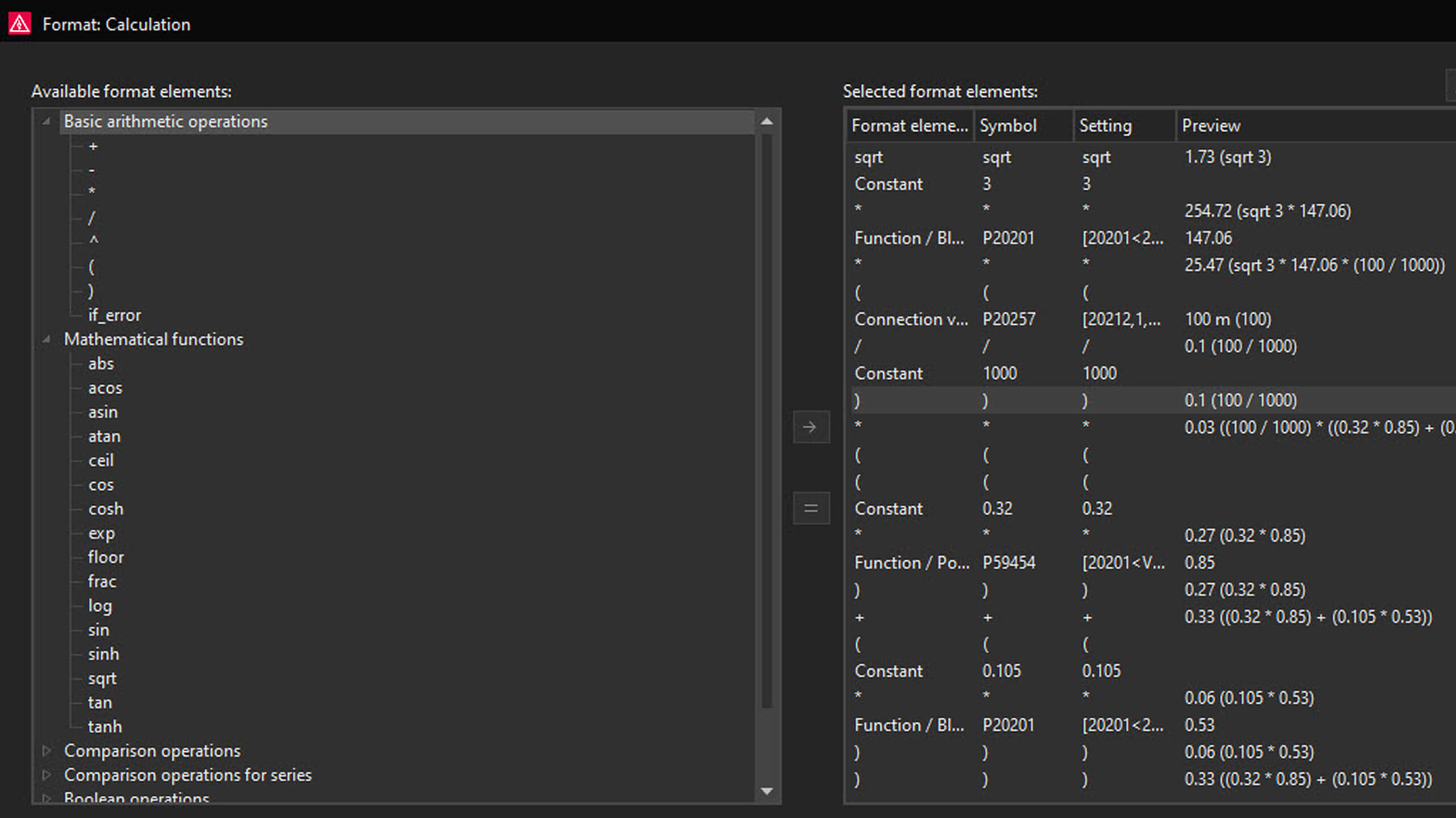

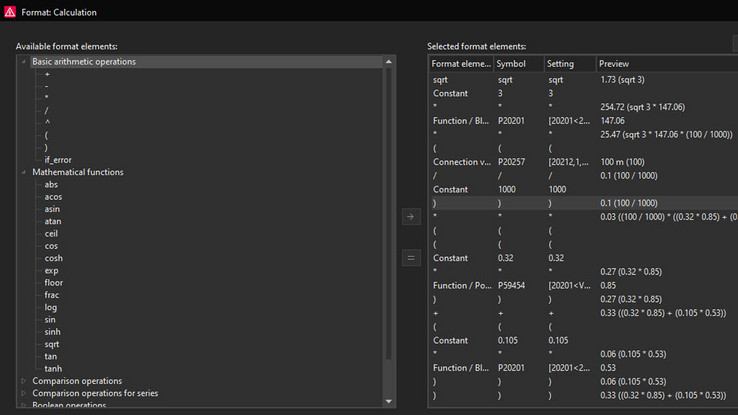

EPLAN platforma je proširila funkcionalnost blok svojstva u verziji 2024 novom funkcijom proračuna, uključujući osnovne aritmetičke i matematičke funkcije, kao i statističke i uporedne operacije. Ovo omogućava da se različita svojstva objekata u šemama izračunaju ili uporede jedna sa drugom – direktno u Vašem EPLAN softveru. Ova funkcija Vas podržava u donošenju važnih projektantskih odluka na osnovu statističkih poređenja dok se šeme kreiraju.
Praktični primeri za izračunavanje bloka svojstva:
- Odredite zaštitne uređaje i veličine kablova na osnovu definisanih opterećenja
- Izračunajte ukupan otpor kablova na osnovu merača provodnika i dužine kablova
- Izračunajte pad napona po dužini kabla
Optimizovani uređivač klema:
lako upravljajte svojim klemama i klem-lajsnama

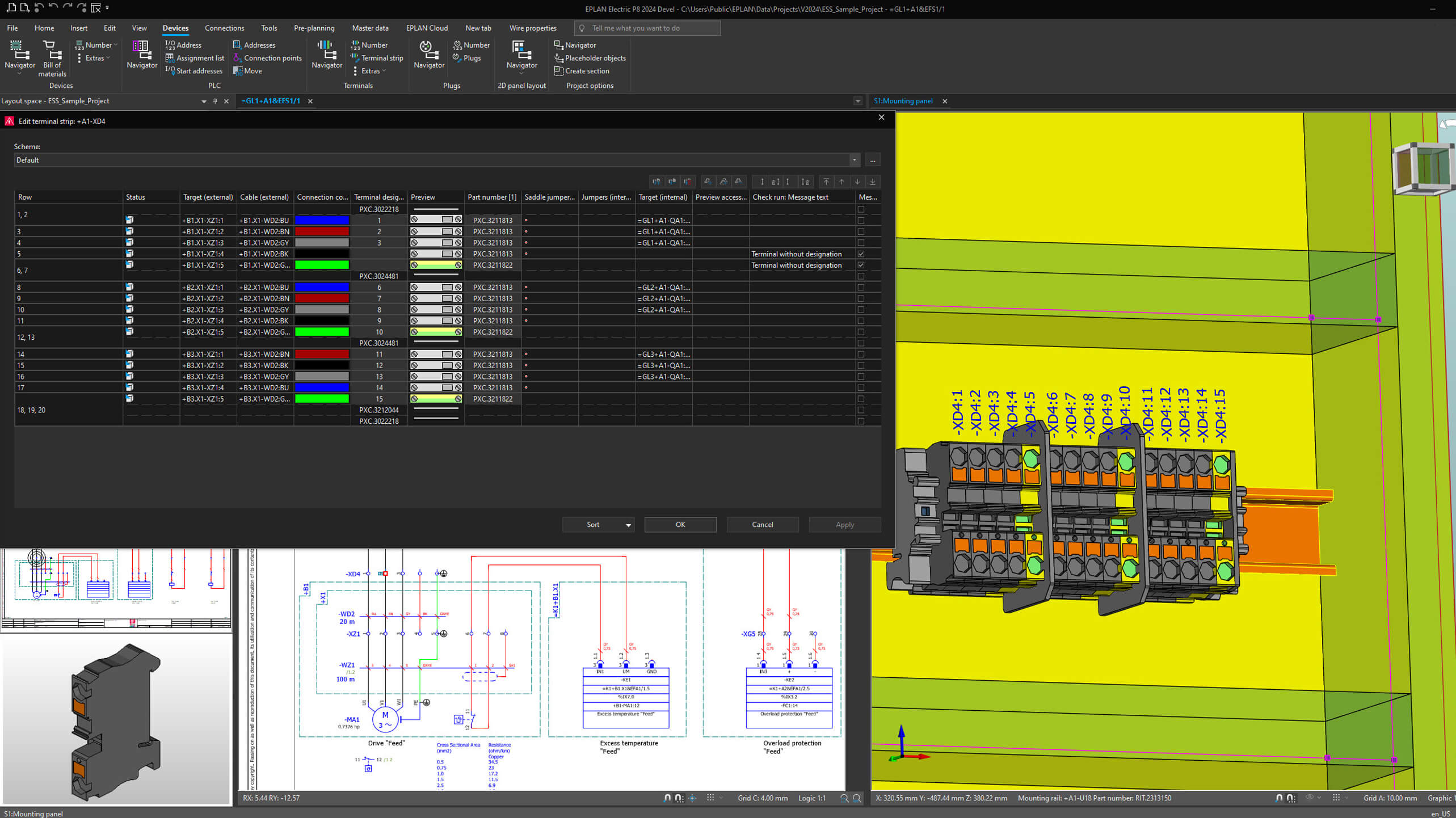

Optimizovani uređivač klema Vam dodatno olakšava upravljanje klemama, klem-lajsnama i njihovim dodacima unutar EPLAN platforme 2024. Pojedinačni delovi i uređaji mogu brzo da se izaberu ili dodaju na klem-lajsne.
Dodatno, klem-lajsne se mogu jednostavno pregledati, a veze na njima se lako identifikuju na električnim šemama.
Mašinsko kabliranje:
projektovanje kablova sa EPLAN-om
Koje zadatke mašinskog kabliranja mogu da ostvare EPLAN korisnici?

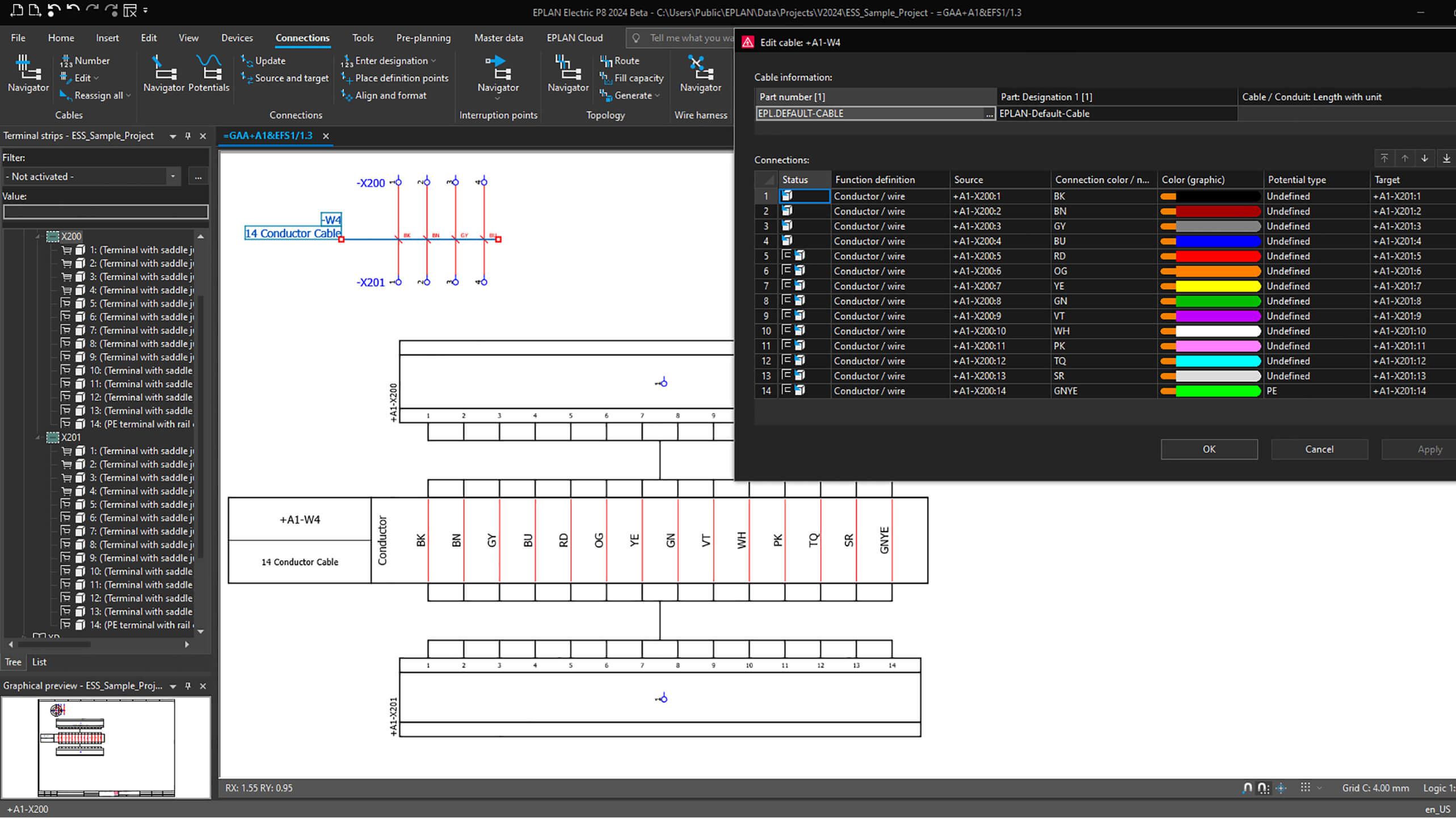

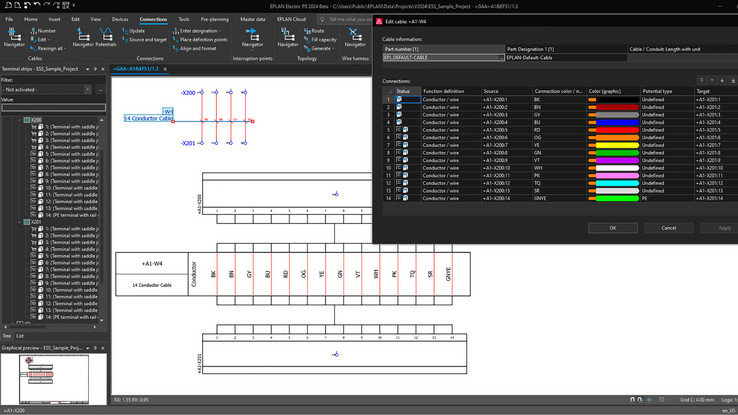

Za mašinsko kabliranje, identifikujete i projektujte sve zahteve za kabliranjem i planirate kablove koji su potrebni za povezivanje signala sa senzora i aktuatora nazad u pripadajući upravljački orman.
Novo u EPLAN platformi 2024: automatski povežite rezervne provodnike, izračunajte pad napona
Sada možete automatski da povežete sve rezervne provodnike na rezervne kleme, pazeći da su svi provodnici terenskih kablova ispravno povezani. Koristeći potpuno nove mogućnosti proračuna koje su sada dostupne, takođe možete odrediti blok svojstva, na primer za kontrolu pada napona.
Projektovanje razvodnog ormana u 3D:
Navigaciona kocka, automatsko uklanjanje praznina između komponenti

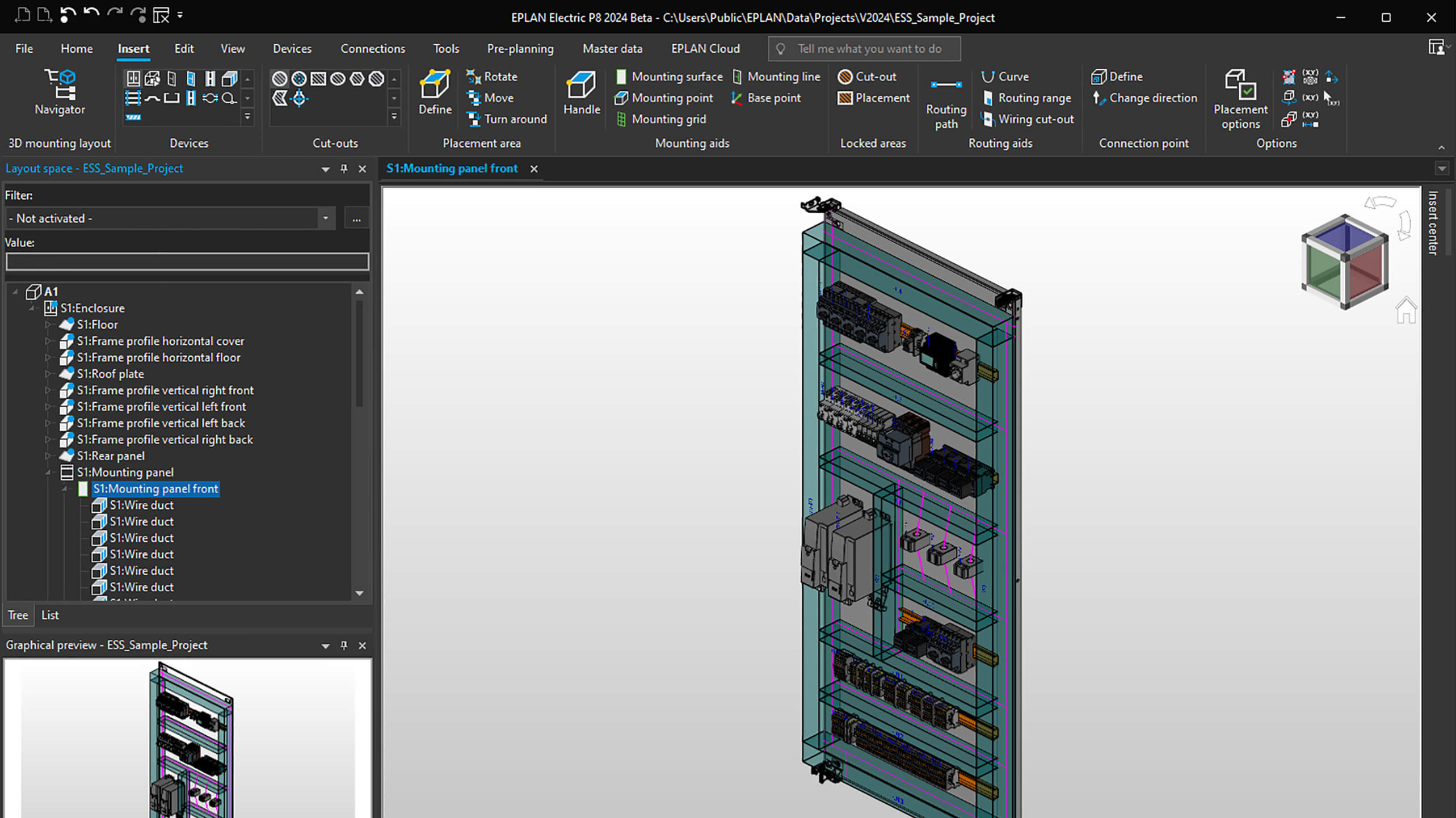

Nova navigaciona kocka u EPLAN Pro Panel-u obezbeđuje lak pristup 3D prikazima i površinama prilikom projektovanja rasporeda razvodnog ormana.
Pored toga, prilikom postavljanja komponenti na DIN šinu, softver sada može automatski eliminisati praznine, ako to želite.
