Fluidna tehnika
Profesionalni inženjering od pneumatike do podmazivanja
Važno je zauzeti interdisciplinarni pristup u ovoj oblasti i u dokumentaciju uključiti elektrotehničke projekte. EPLAN za vas ima pravo rešenje za razna inženjerska područja - kombinovano u integrisanom softverskom okruženju.
Pregled četiri poddiscipline fluidne tehnike
Postoje četiri različita područja u fluidnoj tehnici: pneumatika, hidraulika, hlađenje i podmazivanje.
Pneumatika
Pneumatika je upotreba komprimovanog vazduha za obavljanje poslova u smislu pripreme energije za delovanje na telo. Sistemi komprimovanog vazduha obično se sastoje od četiri podsistema: stvaranje komprimovanog vazduha, priprema komprimovanog vazduha, distribucija komprimovanog vazduha i konačno stvarna primena.
Hidraulika
U hidraulici, ulje se koristi za prenos snage, energije ili impulsa u radnim mašinama.
Hlađenje
Hlađenje se može shvatiti kao proces uklanjanja toplotne energije. Ako se toplota izdvaja iz čvrstih materija ili tečnosti, ona se javlja prema fizičkom principu prenosa toplote.
Podmazivanje
Podmazivanje može sprečiti trenje i habanje, na primer, između dva dela mašine. Za to je potrebno koristiti odgovarajuće mazivo ili metod podmazivanja.
Izazovi i zadaci fluidnog inženjerstva
Suočeni ste sa brojnim zadacima i izazovima u svakodnevnom radu sa fluidnom tehnikom. EPLAN vas podržava u savladavanju ovih izazova i u iskorišćavanju najboljeg iz vaših radnih tokova.

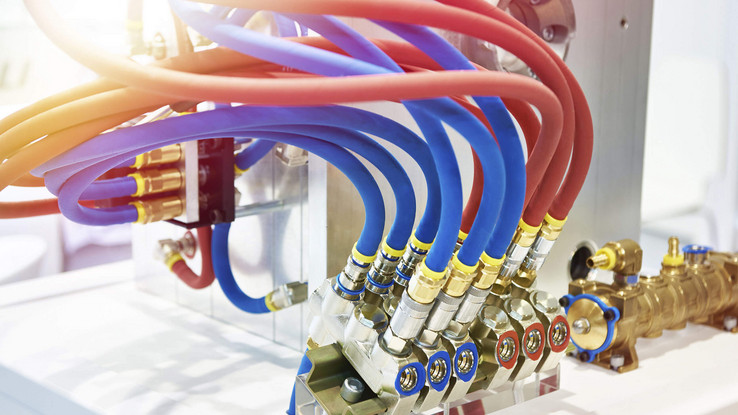

Zadaci fluidnog inženjeringa
Projektovanje različitih sistema mašina ili postrojenja jedan je od najvažnijih zadataka u fluidnoj tehnici, na primer, projektovanje dovoda komprimovanog vazduha za pneumatske sisteme i snabdevanja uljem za hidrauličke sisteme, a da ne govorimo o pogonima za obe varijante. Takođe treba da dizajnirati sisteme upravljanja postrojenja, dokumentovati sisteme napajanja tečnosti i električne sisteme. Stvaranje šema mapira veze između različitih komponenata u četiri fluidna energetska područja.

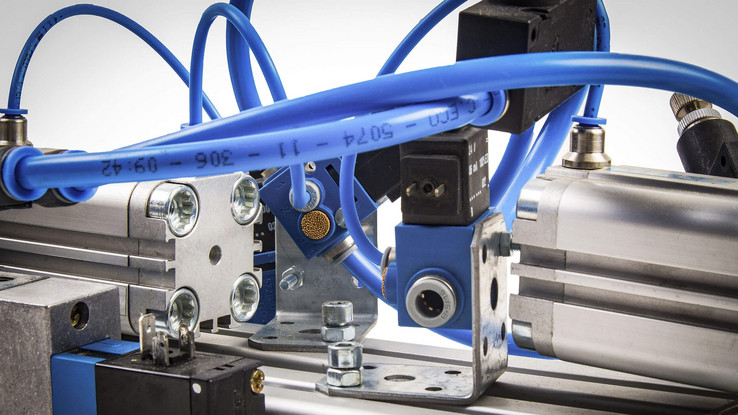

Izazovi fluidnog inženjeringa
Postoje razni izazovi u fluidnom inženjerstvu. Na primer, potrebno je osmisliti, dizajnirati i numerisati stotine do hiljade komponenata. Oni zauzvrat moraju biti povezani jedni s drugima cevima ili cevovodima, a uporedno treba odrediti prečnik i dužinu ovih komponenata i svakom obezbediti identifikacioni broj. Šeme tada treba dokumentovati na stotinama stranica. Štaviše, dovršeni sistem postrojenja mora da ispunjava planirane specifikacije. Pored toga, određeni broj zaposlenih istovremeno radi na projektu, a podaci iz fluidne tehnike moraju biti dostupni za upotrebu u drugim odeljenjima.
Uskladite svoj fluidni inženjering u skladu sa normama
Postoje različiti norme i standardi kojih se treba pridržavati u fluidnom inženjerstvu. Pozitivan neželjeni efekat je što tada takođe stvarate osnovu za jedinstvenu i standardizovanu bazu podataka za vašu dokumentaciju. Nekoliko važnih standarda za stvaranje šema fluidne tehnike uključuju ISO 1219, IEC 81346 i IEC 61355. Identifikacija uređaja regulisana je IEC 81346, koji vam pruža podršku u strukturiranju proizvoda i u interdisciplinarnom inženjerstvu. IEC 61355 reguliše vrstu dokumentacije, što je korisno uputstvo za organizovanje više stranica dokumentacije na integrisan način. Projektovanje usklađeno sa normama se brzo isplati, povećanom efikasnošću vašeg inženjeringa. EPLAN rešenja vas u tome podržavaju.
Uskladite svoj fluidni inženjering u skladu sa normama
Postoje različiti norme i standardi kojih se treba pridržavati u fluidnom inženjerstvu. Pozitivan neželjeni efekat je što tada takođe stvarate osnovu za jedinstvenu i standardizovanu bazu podataka za vašu dokumentaciju. Nekoliko važnih standarda za stvaranje šema fluidne tehnike uključuju ISO 1219, IEC 81346 i IEC 61355. Identifikacija uređaja regulisana je IEC 81346, koji vam pruža podršku u strukturiranju proizvoda i u interdisciplinarnom inženjerstvu. IEC 61355 reguliše vrstu dokumentacije, što je korisno uputstvo za organizovanje više stranica dokumentacije na integrisan način. Projektovanje usklađeno sa normama se brzo isplati, povećanom efikasnošću vašeg inženjeringa. EPLAN rešenja vas u tome podržavaju.
Sva rešenja za vašu fluidnu tehniku iz jednog izvora
Inženjeri koji rade u fluidnioj tehnici moraju da ispune mnogo kriterijuma: simboli, kola, cevi i cevovodi moraju da budu jednostavni za pronalaženje i upotrebu. Numerisanje različitih komponenata trebalo bi da se automatizuje, a istovremeno delovi moraju da se podudaraju sa rezultujućom tabelom materijala. Ovo pojednostavljuje kasniju proizvodnju i puštanje u rad. Stvaranje šema takođe treba da bude moguće automatizovati, dok bi navigacija kroz dizajne trebala biti laka putem unakrsnih referenci. Iskoristite integrisana EPLAN rešenja za efikasno kreiranje vaših fluidno-tehničkih dizajna.
Crtanje fluidno-tehničke šeme
EPLAN Fluid je vaš inženjerski alat posebno osmišljen za inženjering i automatsko dokumentovanje kola u fluidno-tehničkim sistemima za pneumatiku, hidrauliku, hlađenje i podmazivanje. Omogućava vam da savladate sve svoje inženjerske izazove, projektujete šeme napajanja fluida u skladu sa normomi učinite svoje podatke dostupnim za druga odeljenja koja učestvuju u projektu.
Podaci o uređaju za fluidnu tehniku
Precizni podaci o uređajima su presudni za efikasno planiranje vaših projekata iz fluidne tehnike. Pitanja na koja treba ovde odgovoriti uključuju: Koji uređaji treba da budu povezani jedni s drugima fluidnom tehnologijom? Koliko portova imaju uređaji? Koji su tehnički parametri, dimenzije i težina? Kako da obezbedim nabavku sa potrebnim podacima o uređaju? Korišćenjem EPLAN Data Portal-a imate pristup velikom broju preciznih podataka o uređajima i komponentama iz neprestano rastuće online baze uređaja. Drugim rečima, imate sve odgovore objedinjene u jednom rešenju.
Proizvodna dokumentacija i 3D planiranje
Za implementaciju bez problema u proizvodnji, proizvodna dokumentacija treba da se izvede iz šema fluidne tehnike i kreira automatski. Na ovaj način se dokumentacija može optimalno koristiti za nizvodne korake u lancu vrednosti. Korišćenjem EPLAN Pro Panel-a možete stvoriti digitalnog blizanca kao temelj za vaš integrisani inženjering upravljačkog ormana i razvodnih uređaja. EPLAN i Rittal blisko sarađuju kako bi vam ponudili svoju kombinovanu stručnost u sistemima i automatizaciji.

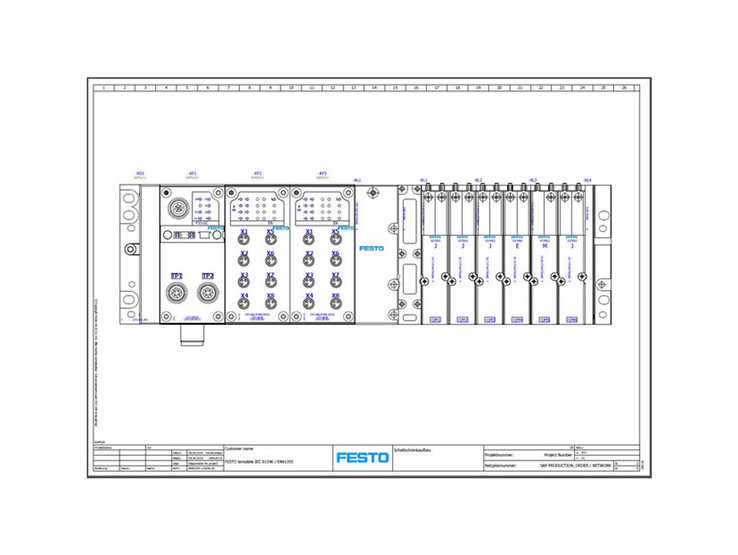

Festo konfigurator ventila zasnovan na EEC
EPLAN i Festo su zajedno radili na razvoju veb usluge „Smart Engineering“, koja omogućava kupcima Festo proizvoda da kreiraju kompletan EPLAN projekat pomoću aplikacije.
Alat „Smart Engineering“
Veb aplikacija „Smart Engineering“ omogućava kupcima Festo proizvoda da kreiraju kompletan EPLAN projekat pomoću aplikacije. To znači individualnu konfiguraciju složenih proizvoda generišete za samo nekoliko minuta - uključujući ventilska ostrva i sisteme za rukovanje. Inženjerska konfiguracija EPLAN (EEC) u kombinaciji sa EPLAN Fluid-om i EPLAN Electric-om P8 služi kao inženjerski temelj za sve.
