EI&C inženjering

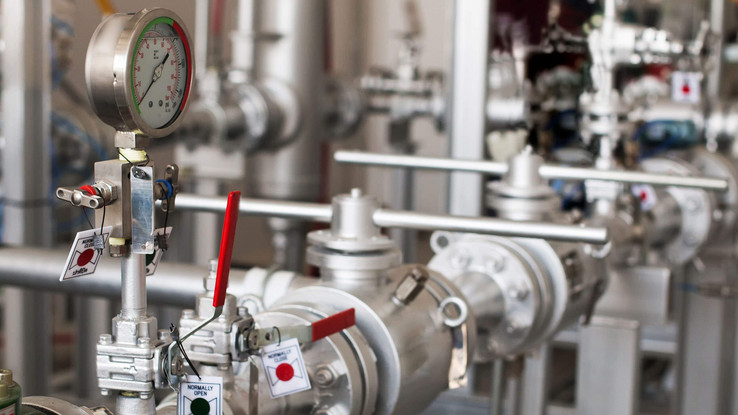

Svrha merne tehnologije je da dobije informacije o stvarnim objektima koji se moraju meriti, na primer o izmerenom procesu ili mernom oblasti. Merna tehnologija se bavi uređajima i metodologijama za merenje električnih i neelektričnih vrednosti, koje mogu uključivati električnu struju ili napon, protok, masu, silu, pritisak, pH vrednost, temperaturu i vreme.

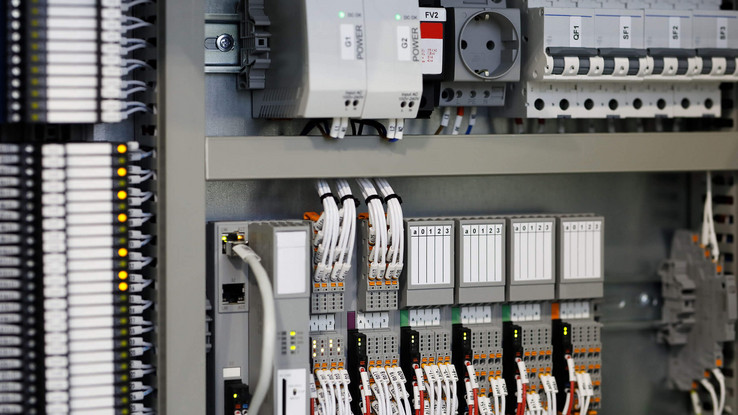

U upravljačkom inženjerstvu, određeni procesi se primenjuju u kontrolnom objektu, na primer u kontrolisanom procesu ili upravljačkom odeljku. Dominantna binarna tehnologija upravljanja zasniva se na binarnim mernim signalima, koji se po potrebi mogu generisati dostizanjem određene vrednosti. U praksi su decentralizovani upravljački sistemi (DCS) ili programabilni logički kontroleri (PLC) najčešće korišćeni upravljački uređaji. Tehnologija upravljanja se takođe može smatrati pod-disciplinom tehnologije automatizacije i procesnog inženjerstva.

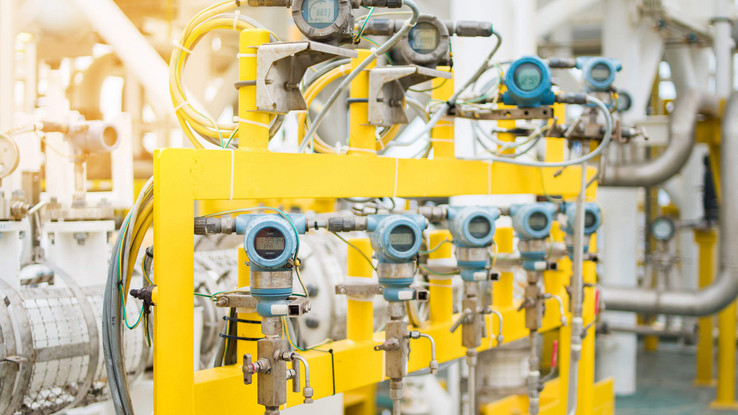

Upravljački objekti poput kontrolisanih procesa i kontrolisanih sistema osiguravaju stabilne procese i strukturirano upravljanje procesima u ovom polju. Oni su uglavnom nezavisni od promenljivih poremećaja.

Komponente i veze koje treba dizajnirati razlikuju se u zavisnosti od polja EI&C tehnologije. Primeri uključuju veze svih terenskih uređaja kao što su senzori i aktuatori do decentralizovanih upravljačkih sistema (DCS) i programabilnih logičkih kontrolera (PLC). Razvodne kutije, razvodni ormani za razvrstavanje i DCS kontrolni ormari za upravljanje i regulisanje upravljačkih komponenata takođe moraju biti projektovani. Ovo se odnosi i na rasklopne sisteme za napajanje i upravljanje pumpama, ventilatorima i grejnim elementima. Merni signali za sletanje na terminalne trake u kućištu regala za razvrstavanje moraju biti planirani, kao i projektovano napajanje mernog uređaja. Takođe morate odrediti dužine žica i programirati DCS. I na kraju, ali ne najmanje važno, sistemi nadzorne kontrole i prikupljanja podataka (SCADA) takođe treba da budu dizajnirani - vrsta aplikacije koja omogućava kontrolu na višem nivou i prikupljanje podataka. Još jedan važan inženjerski zadatak je stvaranje dijagrama petlje za dokumentovanje potrebnog procesnog sistema.

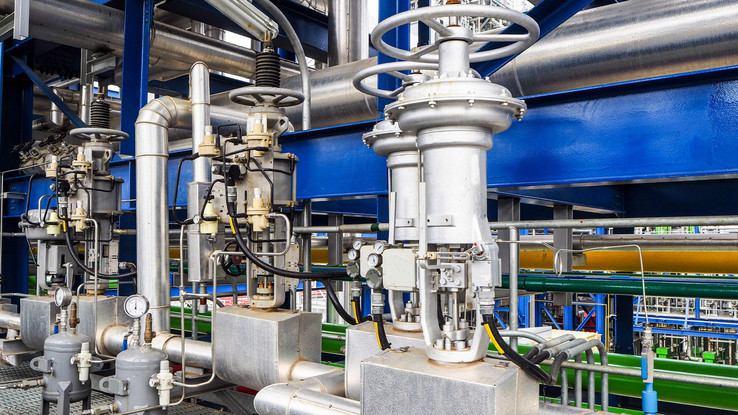

Standardi ISO 10628 i ISA 5.x su važni za crtanje šema. Strukturiranje sistema se, između ostalog, takođe može izvesti prema standardu IEC 81346, kako bi se omogućilo interdisciplinarno inženjerstvo. Konačno, IEC 61355 reguliše vrstu dokumentacije radi veće jasnoće. Pored toga, koncept PCT petlje vam omogućava da takođe orijentišete projektovanje svog sistema prema NAMUR preporukama kao što je NA 50. PCT sistemska struktura može se kreirati u Navigatoru za planiranje, gde takođe možete da kreirate, uređujete i upravljate strukturnim segmentima, PCT petlje, funkcije PCT petlje, kontejneri i objekti opšteg planiranja. Postoje i drugi važni standardi koji se primenjuju u kontekstu procesnog inženjerstva.

Korišćenje EPLAN Data Portal-a omogućava vam pristup brojnim podacima o uređajima i komponentama iz neprestano rastuće online baze uređaja.

EPLAN Preplanning  omogućava vam prikupljanje podataka vašeg dijagrama petlje u integrisanom okruženju EPLAN Platforme. Povezivanje instrumentacionih objekata pomoću kablova takođe je dostupno u softveru, koji vam omogućava da definišete koji će se segmenti povezati jedni s drugima u fazi predplaniranja. Veze između uređaja i početnih i kraljnjih tačaka uređaja mogu se takođe projektovati na ovaj način.

Eksterni podaci se takođe mogu uvesti u EPLAN Preplanning za iterativni inženjerski pristup. Korišćenjem prevlačenja i ispuštanja podaci se mogu koristiti za delimično automatizovano stvaranje dijagrama energetike ili šeme fluida pomoću EPLAN Fluid i EPLAN Electric P8. Podatke generisane u EPLAN Preplanning-u možete naravno koristiti i za svoje elektrotehničke i fluidne projekte bez ikakvih smetnji.

EPLAN Engineering Configuration (EEC) pružaju vam mogućnost automatskog generisanja dijagrama petlje u EPLAN Fluid-u i u EPLAN Electric-u P8. Čak funkcioniše koristeći Excel tabele koje biste mogli da dobijete npr. od klijenata. Ovi podaci se mogu dodatno uvoziti i koristiti za generisanje elektrio i fluidnih šema.

Moguće je korišćenje podataka iz čitavog inženjerskog procesa da biste stvorili digitalni blizanac vaših planiranih upravljačkih i razvodnih sistema u EPLAN Pro Panel-u, koji pruža dragocenu dokumentaciju i informacije za proizvodnju, kao i za održavanje i servisiranje.
