Projektovanje razvodnih ormana u tri dimenzije:
Kako digitalni blizanac pojednostavljuje projektovanje i proizvodnju razvodnih ormara
Digitalni blizanac: Da li Vas ovo tera da razmišljate o 3D modelu kao o praktičnoj orijentaciji za proizvodnju razvodnih ormana? Ili umesto toga kao vizija budućnosti digitalne transformacije? Uz kreiranje standardizovanih šema kao temelj, projektovanje razvodnog ormara u 3D-u dostupno je Vašoj kompaniji. Približite se fabrici sa EPLAN-om. Vaše kolege u proizvodnji će Vam biti zahvalne, kao i Vaši klijenti!
Kuda ide Vaša prozivodnja razvodnih ormana?
Hajdemo zajedno na ovo putovanje!
Različiti svetovi? Elektroprojektovanje u kancelariji i razvodni ormani u fabrici
Kao inženjer, da li uvek imate na oku kako Vaše kolege u fabrici pretvaraju Vaše projekte u stvarnost? Dvodimenzionalne šeme se prirodno mogu koristiti za opremanje i kabliranje upravljačkih ormana. Ali neke od potrebnih informacija još uvek nedostaju: Gde tačno komponente i rupe treba postaviti na montažnu ploču? A upravljački elementi na vratima? Gde treba instalirati kablovske kanale, DIN šine i kleme? Ako ne postoje tačne specifikacije, neizbežni su različiti upiti produkcijskog tima i klijenta. Akutni nedostatak kvalifikovanih radnika takođe negativno utiče na raspored proizvodnje i isporuke. Da li možete nešto da uradite u vezi sa ovim u elektro projektovanju?
2D šeme naspram 3D projektovanja: poređenje proizvodnje razvodnih ormana
Definitivno postoji! Koristeći podatke iz šema kreiranih u EPLAN-u, prvo možete sastaviti važne informacije za nabavku materijala. Drugo, podaci EPLAN projekta su savršena osnova za dobijanje realnog digitalnog blizanca planiranog upravljačkog ormana. Pravi 3D softver olakšava inženjerima elektrotehnike pri projektovanju upravljačkih ormana i tehničarima kada je proizvode.
Proizvodnja razvodnih ormana sa 2D šemama
- Gde se tačno nalaze komponente u razvodnom ormaru? Da li se sve uklapa?
- Nema informacija o tome gde treba postaviti kablovske kanale ili rupe
- Montažu i kabliranje mogu da realizuju samo iskusni radnici
- Svaki gotov razvodni orman izgleda drugačije, uprkos tome što se proizvodi u seriji
⇒ Upiti, prerada i nedostatak osoblja gube i vreme i dragocene resurse
Proizvodnja razvodnih ormana sa 3D modelom
- Sve komponente su već postavljene na montažnu ploču i prikazane realno
- Celokupna struktura razvodnog ormana je jasno opisana
- Razumljive vizuelizacije za koordinaciju i odobrenja projekata
- Alati za pomoć u proizvodnji mogu voditi čak i neiskusne radnike kroz montažu i ožičenje
⇒ Virtuelni prototip za brzu izgradnju razvodnih ormana i glatke procese odobravanja
Četiri prednosti virtuelnog prototipa za izgradnju razvodnih ormana
Virtuelni prototip može kompanijama dati odlučujuće prednosti, obezbeđujući bolju saradnju između inženjeringa, izgradnje razvodnih ormana i drugih procesa u nastavku. Ovde predstavljamo četiri važne prednosti za korišćenje virtuelnih prototipova za Vaše procese u inženjeringu i konstrukciji razvodnog ormara. Preuzmite ga besplatno sada!
Projektovanje 3D razvodnih ormana i usmeravanje za manje grešaka i ujednačen izgled

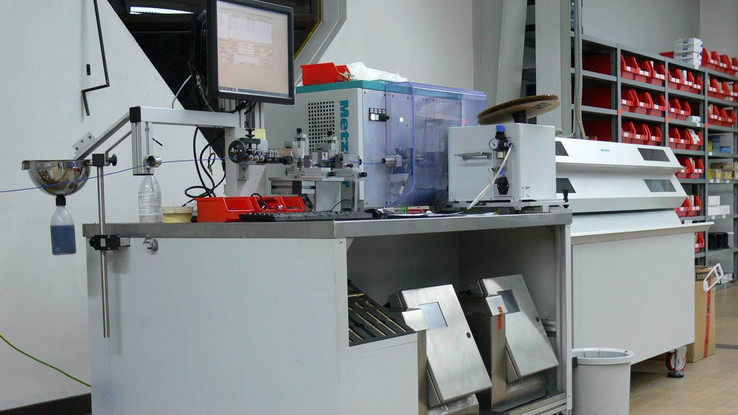

Ingela je predstavila EPLAN Pro Panel za 3D montažu ormara i posebno za trasiranje kablova. Kompanija se u industriji smatra specijalistom za obradu žice i štampanje, pa je ovim potezom proširena jedna od njenih osnovnih kompetencija.
Prednosti EPLAN Pro Panel-a postale su vrlo brzo očigledne: „Stope grešaka su se odmah spustile na nulu, svaka dužina žice se savršeno uklapa, a upravljački ormar izgleda mnogo bolje“, kaže Ingo Straub, vodeći partner iz kompanije Ingela GmbH.
Projektovanje 3D razvodnih ormana i usmeravanje za manje grešaka i ujednačen izgled
Ingela je predstavila EPLAN Pro Panel za 3D montažu ormara i posebno za trasiranje kablova. Kompanija se u industriji smatra specijalistom za obradu žice i štampanje, pa je ovim potezom proširena jedna od njenih osnovnih kompetencija.
Prednosti EPLAN Pro Panel-a postale su vrlo brzo očigledne: „Stope grešaka su se odmah spustile na nulu, svaka dužina žice se savršeno uklapa, a upravljački ormar izgleda mnogo bolje“, kaže Ingo Straub, vodeći partner iz kompanije Ingela GmbH.
Korišćenje EPLAN softvera za kreiranje digitalnog blizanca za Vaše projektovanje razvodnih ormana
There’s still a lot to do after creating the schematics. EPLAN provides you the software for the 3D designs of your control and switchgear systems. EPLAN also gets used on the production floor to simplify control cabinet manufacturing based on the digital twin.
Ima još mnogo toga da se uradi nakon kreiranja šema. EPLAN Vam obezbeđuje softver za 3D projektovanje Vaših upravljačkih i rasklopnih sistema. EPLAN se takođe koristi u proizvodnji kako bi pojednostavio proizvodnju razvodnog ormana zasnovanog na digitalnom blizancu.

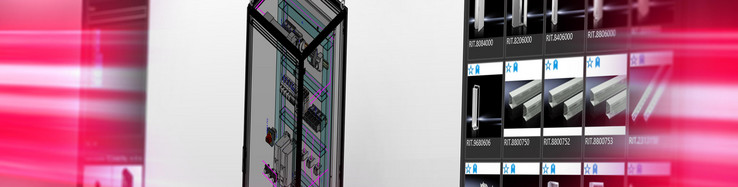

Softver za projektovanje razvodnih ormana u 3D-u
Sa EPLAN Pro Panel-om možete planirati integrisane sklopove za sisteme upravljanja i rasklopnih uređaja, sve u 3D. Ovo Vam omogućava da obezbedite proizvodnju sa puno korisnih podataka kao što su dužine kablova, označavanje komponenti i postavljanje rupa, da spomenemo samo neke.
Ponesite svoje šeme i 3D modele razvodnih ormana sa sobom gde god da krenete
Koristeći EPLAN eVIEW, možete da vidite 3D modele kao i povezane šeme bilo gde koristeći svoj veb pretraživač, komentarišete ih, delite i koristite za koordinaciju sa projektnim partnerima. Još jedna prednost: Uz dodatak EPLAN eVIEW AR, možete da koristite svoj pametni telefon ili tablet za projektovanje razvodnih ormana gde god da se nalazite – u radionici, u fabrici ili čak na stolu tokom sastanka sa klijentom.
Korak po korak vodiči za ručno sklapanje
3D model iz EPLAN Pro Panel-a takođe podržava softverske sisteme koji se mogu koristiti direktno u radionici. EPLAN Smart Mounting daje tehničarima uputstva korak po korak za ručne procese sastavljanja razvodnih ormara. To znači da čak i manje iskusni zaposleni mogu da preuzmu ove radne korake bez duže obuke.
Virtuelno uputstvo za ručno ožičenje
Čak i za ugradnju kablova za upravljačke ormane, veoma je praktično za tehničare da imaju vodič korak po korak za procese rada na osnovu liste kablova i 3D modela. Upravo to nudi EPLAN Smart Wiring, softver zasnovan na web pretraživaču. Tehničari ne moraju čak ni da znaju da čitaju šeme.
